کاسه نمد چیست و چگونه کار می‌کند؟
لبه انعطاف‌پذیر کاسه نمد با نیروی کنترل‌شده روی سطح شفت تماس پیدا می‌کند. این تماس همراه با طراحی لبه و لایه بسیار نازک روانکار، مسیر خروج روغن یا گریس را محدود می‌کند. سطح خارجی قطعه نیز در محفظه ثابت می‌شود و باید آب‌بندی مناسبی میان پوسته کاسه نمد و محل نصب ایجاد کند.
اجزای اصلی کاسه نمد

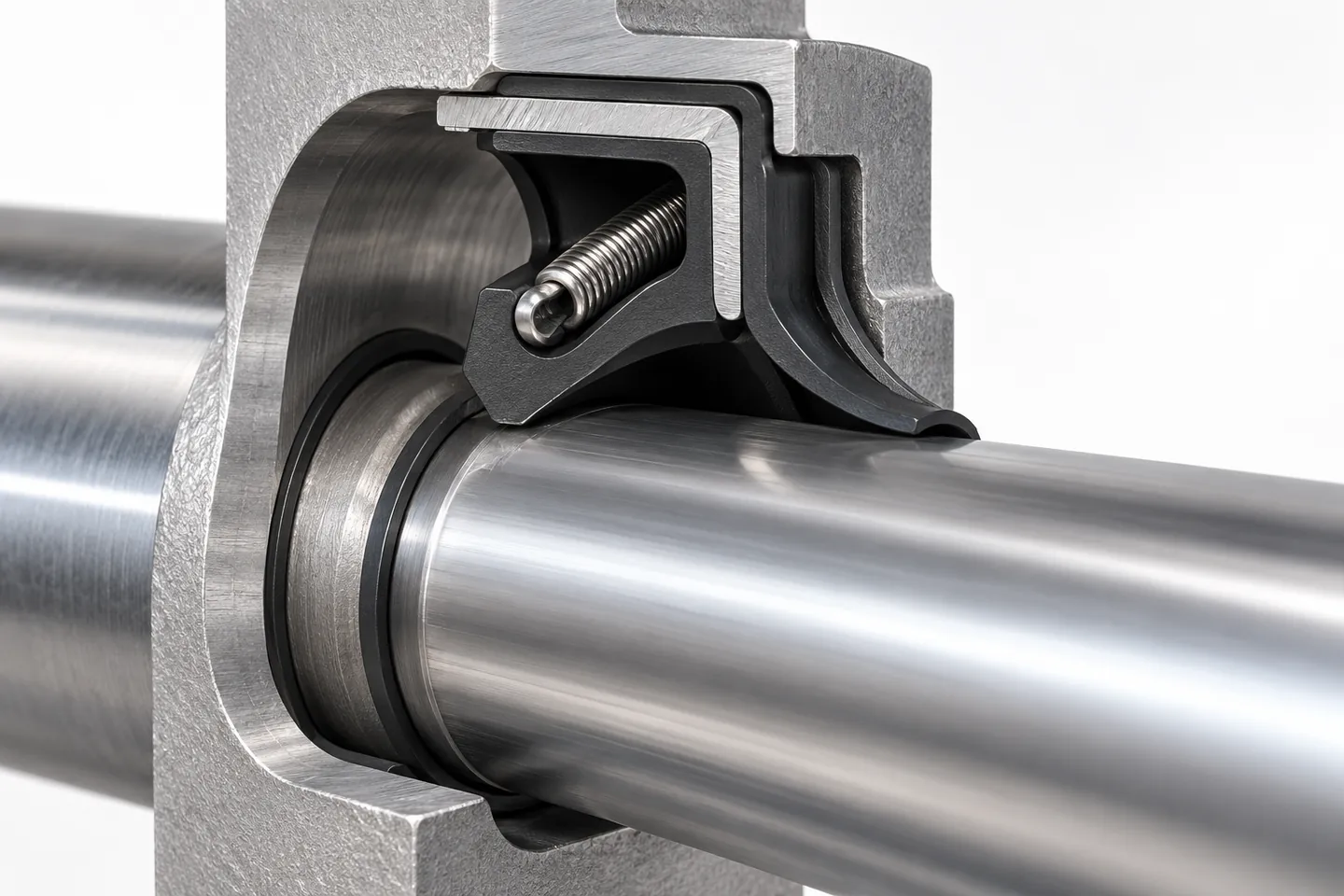

یک کاسه نمد متداول می‌تواند شامل لبه اصلی آب‌بند، فنر حلقوی، لبه کمکی یا گردگیر، بخش تقویت‌کننده فلزی و روکش لاستیکی بیرونی باشد. همه مدل‌ها تمام این اجزا را ندارند؛ شکل و ترکیب اجزا بر اساس تیپ و کاربرد تغییر می‌کند.

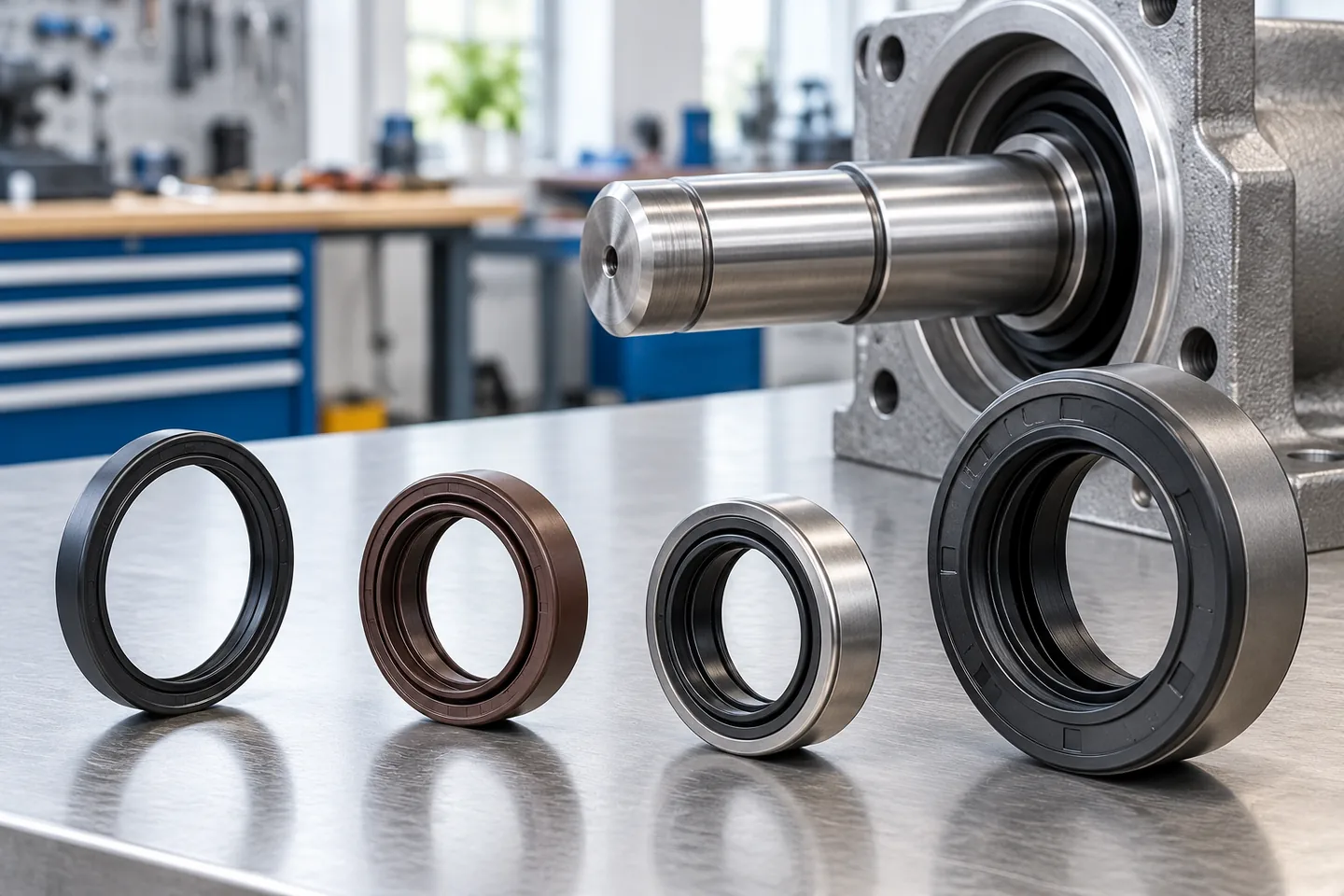

انواع کاسه نمد از نظر ساختمان
کاسه نمدها می‌توانند تک‌لبه یا دولبه، فنردار یا بدون فنر و دارای سطح خارجی فلزی یا روکش لاستیکی باشند. مدل دولبه معمولاً یک لبه اصلی برای نگهداری روانکار و یک لبه کمکی برای کاهش ورود آلودگی دارد. تشخیص نهایی باید با تصویر سطح مقطع همان تیپ انجام شود.
انواع کاسه نمد از نظر متریال
NBR برای بسیاری از کاربردهای عمومی روغنی رایج است. FKM در برخی شرایط دمایی و شیمیایی سخت‌تر بررسی می‌شود و VMQ، PTFE، HNBR یا ترکیبات دیگر برای نیازهای خاص به‌کار می‌روند. رنگ قطعه معیار قطعی تشخیص متریال نیست و سازگاری باید بر اساس کد و اطلاعات فنی محصول تأیید شود.
کاربرد کاسه نمد در صنعت و خودرو
گیربکس، پمپ، الکتروموتور، محور، دیفرانسیل، تجهیزات کشاورزی و ماشین‌آلات راه‌سازی از کاربردهای متداول کاسه نمد هستند. سرعت شفت، فشار، دما، نوع سیال، گردوغبار، لقی و کیفیت سطح شفت در هر کاربرد متفاوت است و انتخاب محصول باید با همان شرایط انجام شود.
روش خواندن سایز و انتخاب کاسه نمد
سایز معمولاً با ترتیب قطر شفت × قطر محفظه × عرض و بر حسب میلی‌متر بیان می‌شود. بااین‌حال یکسان‌بودن سه عدد برای جایگزینی کافی نیست؛ تیپ لبه، تعداد لبه‌ها، متریال، جهت نصب، سرعت، فشار و شماره فنی نیز باید کنترل شوند.
علت‌های رایج نشتی و خرابی
نصب کج، آسیب‌دیدن لبه هنگام عبور از رزوه، شیارشدگی یا زبری نامناسب شفت، لقی و ناهم‌محوری، فشار داخلی، دمای بالا و ناسازگاری متریال از دلایل رایج نشتی هستند. پیش از تعویض مجدد باید محل دقیق نشتی و وضعیت قطعه قدیمی بررسی شود.
برای خرید کاسه نمد چه اطلاعاتی لازم است؟
شماره فنی کامل، برند، اندازه‌های Shaft × Bore × Width، تیپ، متریال، نوع دستگاه، سیال، دما و سرعت را ثبت کنید. اگر نوشته قطعه خوانا نیست، تصویر واضح دو سمت، سطح مقطع و اندازه‌گیری کولیس به شناسایی دقیق‌تر کمک می‌کند.
چک‌لیست اجرایی این راهنما
اجزای کاسه نمد را پیش از انتخاب تیپ بشناسید. همچنین تفاوت تک‌لبه، دولبه، فنردار و بدون فنر را با سطح مقطع کنترل کنید. همچنین پس از شناخت نوع، ابعاد و متریال را بر اساس شرایط دستگاه انتخاب کنید. این موارد را پیش از استعلام یا نصب در یک فرم سرویس ثبت کنید تا مقایسه محصول فعلی با گزینه جایگزین بر اساس اطلاعات واقعی انجام شود.
اشتباهات رایج و روش جلوگیری
انتخاب کاسه نمد فقط بر اساس یک ویژگی مانند اندازه، رنگ، ظاهر یا نام کوتاه تیپ می‌تواند نتیجه نادرست ایجاد کند. شماره فنی کامل، نقشه سطح مقطع، متریال و محدوده کاری باید در کنار وضعیت شفت و محفظه بررسی شوند. اگر اطلاعاتی قطعی نیست، تصویر واضح و مشخصات دستگاه را برای بررسی فنی ارسال کنید و پیش از نصب نهایی، سازگاری پیشنهاد را تأیید کنید.
جمع‌بندی و گام بعدی
پس از تکمیل بررسی‌های این مقاله، اطلاعات به‌دست‌آمده را با جدول محصولات مقایسه کنید. در صفحه جامع کاسه نمد می‌توانید مسیر برند، کاربرد و تیپ را انتخاب کنید؛ صفحات TTO و Freudenberg CFW نیز تصاویر سطح مقطع و دسترسی به مدل‌های مرتبط را در اختیار شما قرار می‌دهند.
ساختمان، عملکرد و انتخاب دقیق کاسه نمد
کاسه نمد یک جزء منفرد نیست؛ عملکرد آن حاصل هماهنگی لبه آب‌بند، نیروی فنر، فیلم بسیار نازک روانکار، سطح شفت، آب‌بندی قطر خارجی و شرایط کار دستگاه است.
لبه اصلی چگونه آب‌بندی می‌کند؟
لبه اصلی با بار شعاعی کنترل‌شده روی سطح شفت قرار می‌گیرد و فنر حلقوی به حفظ این تماس کمک می‌کند. در زمان کار، وجود فیلم مناسب روانکار برای کاهش تماس خشک، اصطکاک و گرما ضروری است. کمبود روانکاری، سطح نامناسب یا افزایش دمای موضعی می‌تواند لبه و شفت را سریع فرسوده کند.
راهنمای سطح و شیار شفتنقش لبه گردگیر چیست؟
لبه کمکی برای محدودکردن ورود گردوغبار و آلودگی به ناحیه لبه اصلی به‌کار می‌رود. وجود گردگیر همیشه مزیت مطلق نیست؛ تماس اضافه می‌تواند اصطکاک و گرما ایجاد کند و فضای میان دو لبه باید مطابق طراحی محصول روانکاری شود.
مقایسه تیپ‌های تک‌لبه و دولبهآببندی ثابت قطر خارجی
پوسته فلزی یا روکش لاستیکی بیرونی باید در محفظه به‌اندازه کافی فیت شود و مسیر نشتی ثابت را ببندد. زبری، خوردگی، بیضی‌شدن، انبساط حرارتی و خط جدایش محفظه می‌توانند بر انتخاب نوع سطح خارجی اثر بگذارند.
راهنمای اندازه‌گیری شفت و محفظهسرعت، فشار و دما
افزایش سرعت محیطی، فشار و دمای تماس می‌تواند بار حرارتی و تغییر شکل لبه را بیشتر کند. عدد مجاز هر عامل مستقل از عوامل دیگر نیست؛ ظرفیت واقعی باید برای همان شماره فنی، متریال، قطر شفت، سیال و شرایط روانکاری کنترل شود.
انتخاب کاسه نمد در شرایط فشار| نوع کاسه نمد | ساختمان معمول | کاربرد اولیه | نکته انتخاب |
|---|---|---|---|
| تک‌لبه فنردار | لبه اصلی همراه فنر | نگهداری روغن یا گریس | جهت لبه، سیال و سرعت کنترل شود |
| دولبه یا گردگیر‌دار | لبه اصلی و لبه کمکی | محیط دارای گردوغبار یا پاشش | اصطکاک و روانکاری فضای دو لبه بررسی شود |
| پوسته فلزی | قطر خارجی فلزی | محفظه دقیق و پایدار | کیفیت محفظه و حفاظت خوردگی مهم است |
| روکش لاستیکی | پوشش الاستومری قطر خارجی | آب‌بندی ثابت و جبران ناهمواری محدود | فیت، متریال و انبساط محفظه تطبیق داده شود |
| PTFE و طراحی ویژه | یک یا چند لبه PTFE | دما، سیال یا اصطکاک خاص | روش نصب و دیتای همان طراحی الزامی است |
چک‌لیست انتخاب کاسه نمد
- شماره فنی و تمام پسوندهای قطعه قبلی را ثبت کنید.
- قطر شفت، قطر محفظه و عرض را با واحد میلی‌متر کنترل کنید.
- تعداد لبه‌ها، وجود فنر و شکل سطح خارجی را با مقطع محصول تطبیق دهید.
- نوع دقیق سیال و متریال موردنیاز را مشخص کنید.
- دمای پیوسته و لحظه‌ای، سرعت و فشار واقعی را اعلام کنید.
- سطح شفت را از نظر شیار، خراش، لنگی و ناهم‌محوری بررسی کنید.
- برای جایگزینی برند یا تیپ، فقط به برابر بودن اندازه‌ها اکتفا نکنید.
پرسش‌های متداول درباره کاسه نمد
تفاوت کاسه نمد و اورینگ چیست؟
کاسه نمد شفت برای آب‌بندی میان شفت دوار و محفظه ثابت طراحی می‌شود؛ اورینگ معمولاً در شیار و برای آب‌بندی ثابت یا حرکت‌های محدود استفاده می‌شود. این دو قطعه صرفاً به دلیل لاستیکی‌بودن جایگزین یکدیگر نیستند.
فنر کاسه نمد چه کاری انجام می‌دهد؟
فنر حلقوی به تأمین و حفظ بار شعاعی طراحی‌شده روی لبه کمک می‌کند. افتادن فنر، نصب اشتباه یا انتخاب محصول نامتناسب می‌تواند تماس لبه را مختل کند.
آیا کاسه نمد دولبه همیشه بهتر است؟
خیر. لبه دوم برای کنترل آلودگی مفید است، اما تماس اضافی می‌تواند اصطکاک و گرما ایجاد کند. انتخاب باید با محیط، سرعت و روش روانکاری هماهنگ باشد.
سمت نصب کاسه نمد کدام است؟
لبه اصلی معمولاً رو به سیالی نصب می‌شود که باید در مجموعه نگه داشته شود؛ بااین‌حال نقشه تجهیز و ساختمان همان تیپ مبنای نهایی نصب هستند.
